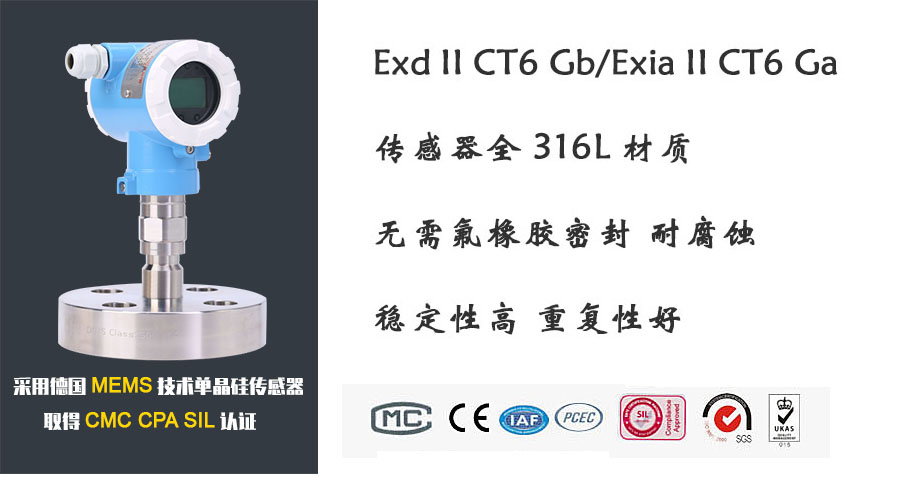

性能参数


测量介质:

气体、蒸汽、液体

精度:

±0.075%、±0.1%、±0.2%(包括从零点开始的线性、回差和重复性)

稳定性:

±0.2%/年

电源:

10~36V DC(推荐24V DC)

调量程的参考精度:

若 TD>10 (TD= 最大量程 / 调节量程 ) 则为:±(0.075×TD)%

环境温度:

-40℃ ~85℃

测量介质温度:

-40℃~400℃

贮藏温度:

-40℃ ~85℃

显示:

LCD、OLED

显示器显示模块温度:

-20℃~70℃(LCD)、-40℃~80℃(OLED)

物理参数


测量膜片:

316L、哈氏合金C、钽、钛、镍、蒙乃尔 、双相钢、PFA、镀金

过程连接:

不锈钢316L 、304

填充液:

硅油、氟油等

变送器外壳:

铝合金材质,外表喷涂环氧树脂

外壳密封圈:

丁腈橡胶

铭牌:

不锈钢304

外壳防护等级:

IP67

防爆等级:

Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga

电源及负载条件


电源电压为:

24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA

最大电源电压:

36V DC

最小电源电压:

10V DC

数字通讯负载范围:

250~600Ω

功能参数


量程限

在量程的上下限范围内,可以任意设置,只要标定量程≥设置量程。建议选择量程比尽可能低的量程,以优化性能。

安装位置影响

安装位置的变化,会发生零位影响,可以通过调零校正,无量程影响。

输出

两线制4-20mA,符合NAMIR NE43规范,叠加数字信号(Hart协议)

输出信号极限

Imin(最小):3.9mA Imax(最大)=21.0mA

报警电流

低报模式(最小):3.9mA 高报模式(最大):21mA (用户可预设定)

报警电流默认设置

高报模式

故障警告

如果传感器或电路出现故障,自动诊断功能自动输出22.0mA

响应时间

放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。 附加的可调时间常数为:0~100s

预热时间

<15s

电磁兼容性(EMC)


A、射频辐射试验

试验场强

频率范围

EUT放置

极化方向

检测结果

3V/m

80MHz-1GHz

正立

水平极化

受试样品内存数据不变

垂直极化

受试样品内存数据不变

B、工频磁场抗扰度试验

磁场强度

检验结果

400A/m(X、Y、Z)

受试样品内存数据不变

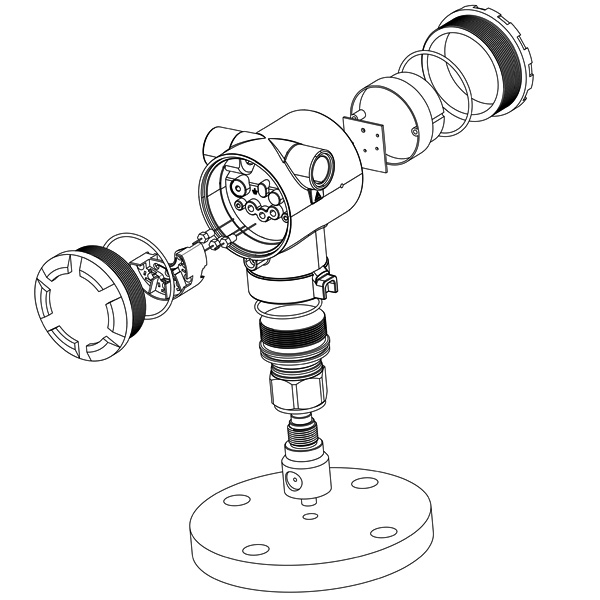

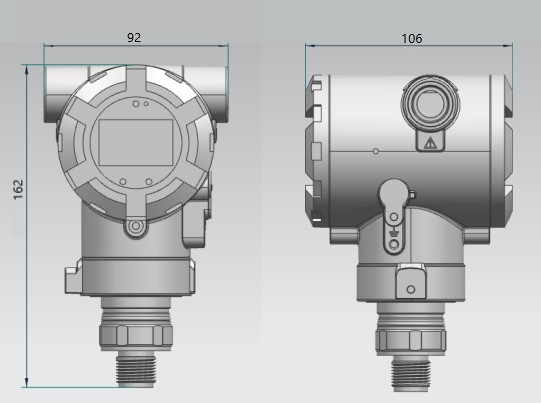

产品装配分解图


表压范围和量程


量程代码

最小量程(KPa)

最大量程(KPa)

额定压力(最大值)

A

-40~40

0~6~40



法兰的额定压力

B

-100~100

0~40~100

C

-100~400

0~100~400

D

-100~4000

0~40~4000

E

-100~32000

0~4000~32000

压力法兰与最小量程关系对照表


液位法兰

标称直径

最小量程

平膜式

DN 50/2"

6KPa

DN 80/3"

6KPa

DN 100/4"

6KPa

插筒式

DN 50/2"

6KPa

DN 80/2"

6KPa

DN 100/4"

6KPa

防爆证书

产品选型


型号

规格代码

参数说明

YC3351

B

隔爆型,防爆等级 Exd Ⅱ CT6 Gb

D

本安型,防爆等级 Exia Ⅱ CT6 Ga

L

无防爆



LT

智能平膜法兰压力变送器

CY

智能插筒法兰压力变送器

量程范围

A

0~6~40KPa

B

0~40~100KPa

C

0~100~400KPa

D

0~400~4000KPa

E

0~4000~32000KPa

输出信号

S1

4~20mA

S2

4~20mA+Hart

精度

J1

±0.5%

J2

±0.2%

J3

±0.1%

J4

±0.075%

显示

X1

LCD

X2

OLED(耐低温-40℃ )

电气连接

D1

M20*1.5(标准)

D2

1/2NPT内螺纹

安装支架

B0

无安装支架

B1

支架

法兰材质

22

304不锈钢

23

316L不锈钢

膜片材质

N1

316L

N2

哈氏合金C

N3

蒙乃尔合金

N4

N5

N6

N7

双相钢

N8

316L镀金

N9

特殊要求

涂层

T1

T2

喷涂四氟

法兰尺寸

C1

DN50

C2

DN80

C3

DN100

C4

2”

C5

3”

C6

4”

C7

客户指定

插筒长度

L0

0(平法兰)

L1

50mm

L2

100mm

L3

150mm

LX

客户指定

插筒材质

Z0

Z1

316L不锈钢

Z2

客户指定

毛细管长度

F0

无毛细管

F1

1m

F2

2m

F3

3m

FX

客户指定

灌充液

G1

硅油

G2

氟油

选型举例

YC3351-AGPCS2J2X1G121Y1D1B3  0~10KPa

选型注意:

用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。

常用法兰尺寸对照


法兰通径

公称压力等级

法兰外径

A

B1/B2

C

安装螺栓孔

数量

分布直径

孔径

DN50

PN1.0/1.6MPa

165

18

48/66

95

4

125

18

PN2.5/4.0MPa

165

18

48/66

95

4

125

18

DN80

PN1.0/1.6MPa

200

20

75/90

127

8

160

18

PN2.5/4.0MPa

200

22

75/90

127

8

160

18

DN100

PN1.0/1.6MPa

220

20

94/90

157

8

180

18

PN2.5/4.0MPa

235

24

94/90

157

8

190

22

2″

150psi

150

19.5

48/58

90

4

120.7

18

300psi

165

22.7

48/58

90

8

127

18

3″

150psi

190

24.3

75/90

127

4

152.4

18

300psi

210

29

75/90

127

8

168.3

22

4″

150psi

230

24.3

94/90

157

8

190.5

18

300psi

255

32.2

94/90

157

8

200

22
