产品选型

型号	规格代码	参数说明
YC3351	B	隔爆型，防爆等级 Exd Ⅱ CT6 Gb
	D	本安型，防爆等级 Exia Ⅱ CT6 Ga
	L	无防爆
	GP	智能压力变送器
	AP	智能绝压变送器
量程范围		压力变送器	绝压变送器
	A	0～1～6	0～6～40KPa
	B	0～6～40	0～40～250KPa
	C	0～40～100	0～250～2000KPa
	D	0～100～400
	E	0～400～4000
	F	0～4000～40000
输出信号	S1	4～20mA
	S2	4～20mA+Hart
精度	J1	±0.5%
	J2	±0.2%
	J3	±0.1%
	J4	±0.075%
显示	X1	LCD
	X2	OLED（耐低温-40℃ )
灌充液	G1	硅油
	G2	氟油
结构材质		引压接头	隔离膜片
	21	316L不锈钢	316L不锈钢
	22	316L不锈钢	哈氏C合金
	23	316L不锈钢	蒙乃尔
	24	316L不锈钢	钽
	25	316L不锈钢	钛
	26	316L不锈钢	膜片镀金
过程连接	C1	M20*1.5外螺纹
	C2	G1/2 外螺纹
	C3	1/2NPT 外螺纹
	C4	1/2NPT 阴螺纹
	C5	特殊要求
电气连接	D1	M20*1.5(标准)
	D2	1/2NPT内螺纹
安装附件	A0	无安装支架
	A1	管装支架
选型举例	YC3351-BGPAS2J2X1G121C1D1A0? ?0～6KPa

选型注意：

1.用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。

2.确认对于介质容易结晶或粘稠是否需要膜盒法兰连接。

性能参数

测量介质：	气体、蒸汽、液体
精度：	±0.075%、±0.1%、±0.2%（包括从零点开始的线性、回差和重复性）
稳定性：	±0.2%/年
电源：	10～36V DC（推荐24V DC）
调量程的参考精度：	若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)%
环境温度：	-40℃ ~85℃
测量介质温度：	-40℃~400℃
贮藏温度：	-40℃ ~85℃
显示：	LCD、OLED
显示器显示模块温度：	-20℃~70℃（LCD）、-40℃~80℃（OLED）

物理参数

测量膜片：	316L 、钽、哈氏合金C、蒙乃尔
过程连接：	不锈钢316L
填充液：	硅油、氟油等
变送器外壳：	铝合金材质，外表喷涂环氧树脂
外壳密封圈：	丁腈橡胶
铭牌：	不锈钢304
重量：	1.2kg（无：安装支架、过程连接）
外壳防护等级：	IP67
防爆等级：	Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga

电源及负载条件

电源电压为：	24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA
最大电源电压：	36V DC
最小电源电压：	10V DC
数字通讯负载范围：	250～600Ω

功能参数

量程限	在量程的上下限范围内，可以任意设置，只要标定量程≥设置量程。建议选择量程比尽可能低的量程，以优化性能。
安装位置影响	安装位置的变化，会发生零位影响，可以通过调零校正，无量程影响。
输出	两线制4-20mA，符合NAMIR NE43规范，叠加数字信号（Hart协议）
输出信号极限	Imin（最小）:3.9mA Imax（最大）=21.0mA
报警电流	低报模式（最小）：3.9mA 高报模式（最大）：21mA （用户可预设定）
报警电流默认设置	高报模式
故障警告	如果传感器或电路出现故障，自动诊断功能自动输出22.0mA
响应时间	放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0～100s
预热时间	<15s

电磁兼容性(EMC)

A、射频辐射试验

试验场强	频率范围	EUT放置	极化方向	检测结果
3V/m	80MHz-1GHz	正立	水平极化	受试样品内存数据不变
3V/m	80MHz-1GHz	正立	垂直极化	受试样品内存数据不变

B、工频磁场抗扰度试验

磁场强度	检验结果
400A/m（X、Y、Z）	受试样品内存数据不变

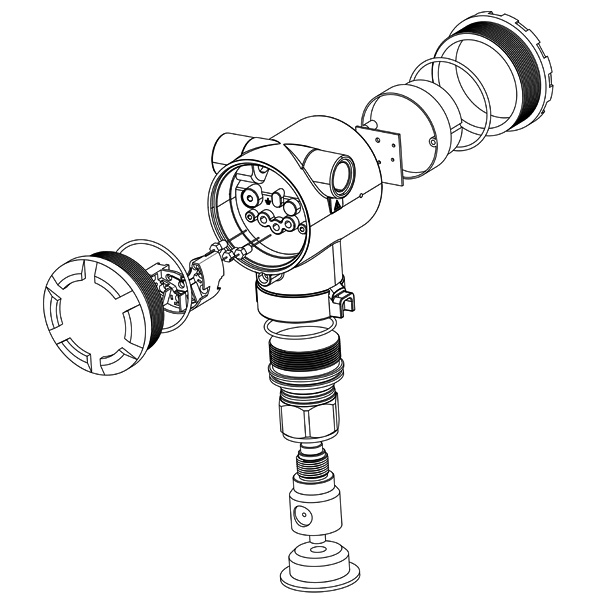

产品装配分解图

表压范围和量程

量程代码	测量范围（KPa）	测量量程（KPa）	精度 / 稳定性
A	-40～40	0～10～40	量程±0.1%F.S/ 每年最大误差为量程的±0.2%
B	-100～100	0～40～100
C	-100～400	0～100～400
D	-100～2000	0～400～2000

液位法兰与最小量程关系对照表

	过程连接	最小量程
平膜式	DIN 32676 DN40	0～10KPa
	DIN 32676 DN50	0～10KPa
	DIN 11851 DN40	0～10KPa
	DIN 11851 DN50	0～10KPa
插筒式	DIN 32676 DN40	0～10KPa
	DIN 32676 DN50	0～10KPa
	DIN 11851 DN40	0～10KPa
	DIN 11851 DN50	0～10KPa

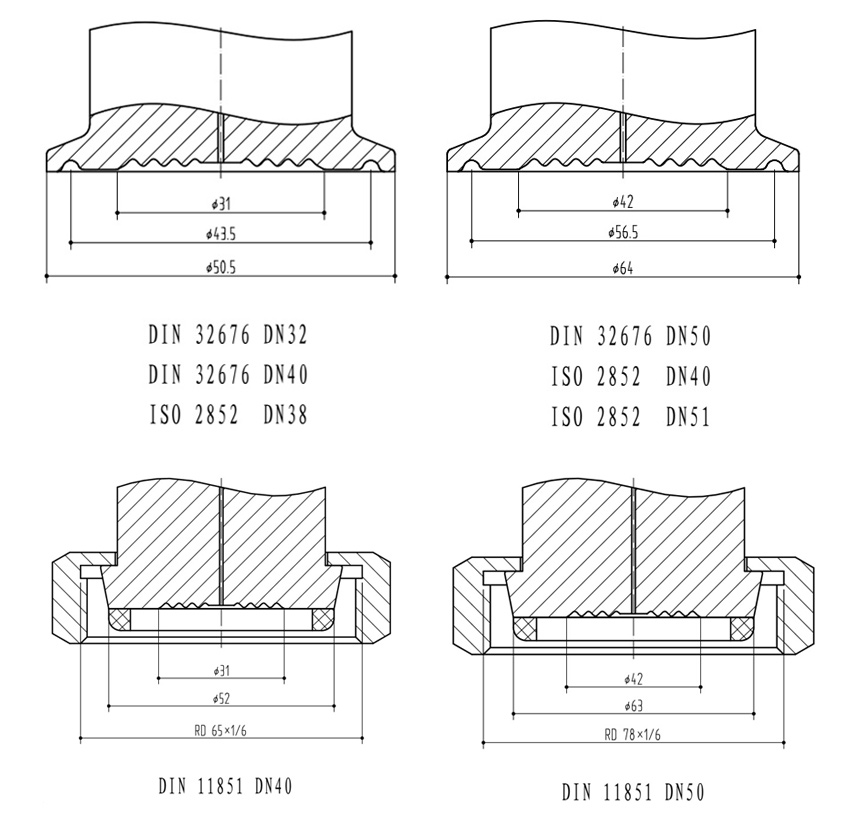

过程连接尺寸对照

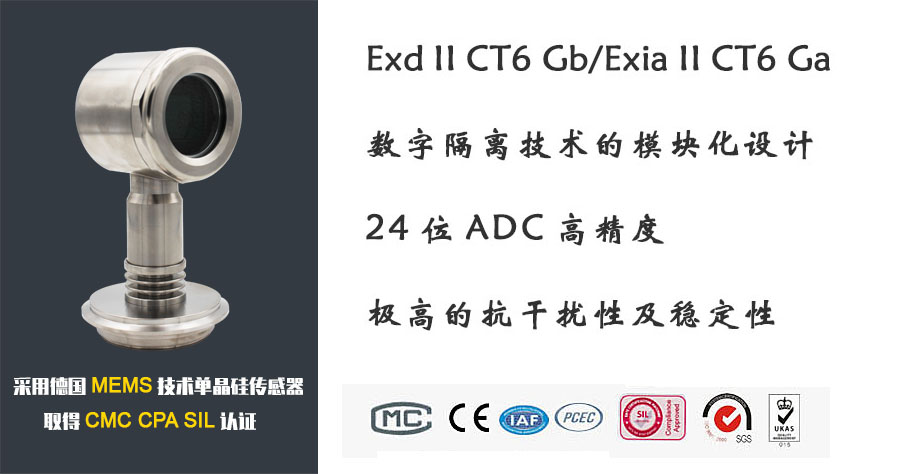

产品选型

型号	规格代码	参数说明
YC3351	A	隔爆型，防爆等级 Exd Ⅱ CT6 Gb
	C	本安型，防爆等级 Exia Ⅱ CT6 Ga
	W	无防爆
	LT	智能卫生平膜压力变送器
	CY	智能卫生插筒压力变送器
量程范围	A	0～10～40KPa
	B	0～40～100KPa
	C	0～100～400KPa
	D	0～400～2000KPa
输出信号	S1	4～20mA
输出信号	S2	4～20mA+Hart
精度	J1	±0.1%
精度	J2	±0.2%
显示	X1	LCD
显示	X2	OLED（耐低温-40℃ )
电气连接	D1	M20*1.5(标准)
电气连接	D2	1/2NPT内螺纹
安装支架	B0	无安装支架
安装支架	B1	支架
过程连接材质	22	304不锈钢
过程连接材质	23	316L不锈钢
膜片材质	N1	316L
	N2	哈氏合金C
	N3	蒙乃尔合金
	N4	钽
	N5	钛
	N6	特殊要求
涂层	T1	无
涂层	T2	喷涂四氟
安装尺寸	C1	DIN32676 DN32
	C2	DIN32676 DN40
	C3	DIN32676 DN50
	C4	ISO2852 DN38
	C5	ISO2852 DN40
	C6	ISO2852 DN51
	C7	DIN11851DN40
	C8	DIN11851DN50
	C9	客户指定
插筒长度	L0	0(平膜片)
	L1	30mm
	L2	50mm
	LX	客户指定
插筒材质	Z0	无
	Z1	316L不锈钢
	Z2	客户指定
毛细管长度	F0	无毛细管
	F1	1m
	F2	2m
	F3	3m
	FX	客户指定
灌充液	G1	硅油
	G2	氟油
	G3	卫生油
选型举例	YC3351-AGPCS2J2X1G121Y1D1B3 0～10KPa

选型注意：

用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。
