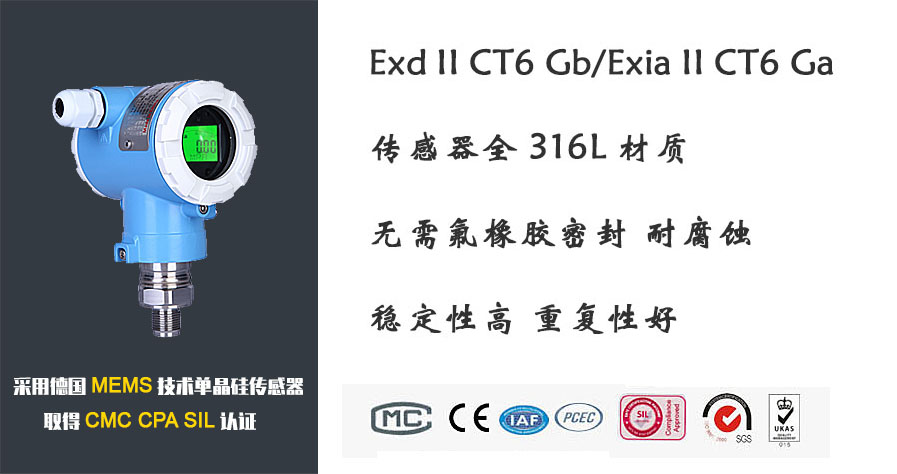

中心传感单元采用高精度单晶硅压力传感器技术与封装工艺，单晶硅压力传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。受温度影响变化极小，最优可控制在±0.04%/10KPa。
同系列产品推荐：
YC3351系列智能压力/绝压变送器，中心传感单元采用高精度单晶硅压力传感器技术与封装工艺，单晶硅压力传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。受温度影响变化极小，最优可控制在±0.04%/10KPa。
优势
◇ 先进的单晶硅传感器技术与封装工艺，精心研制出的一款超高性能压力变送器
◇ 微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使压力变送器具有极高的抗干扰性及稳定性
◇ 性能强大的24位ADC实现高精度
◇ 创新的双补偿技术真正的0.05级高精度
性能参数
测量介质： |
气体、蒸汽、液体 |
精度： |
±0.05%、±0.075%、±0.1%（包括从零点开始的线性、回差和重复性） |
稳定性： |
±0.1%/3年 |
环境温度影响： |
≤±0.04%URL/10℃ |
电源： |
12～36V DC（推荐24V DC） |
电源影响： |
±0.001% /10V 可忽略不计 |
调量程的参考精度： |
若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)% |
环境温度： |
-40℃～85℃ |
测量介质温度： |
-40℃～120℃ |
贮藏温度： |
-40℃～105℃ |
显示： |
LCD、OLED |
显示器显示模块温度： |
-20℃～70℃（LCD）、-40℃～80℃（OLED） |
物理参数
测量膜盒： |
316L |
膜片： |
316L、钽、哈氏合金C、蒙乃尔 |
过程连接材质： |
316L 等 |
填充液： |
硅油、氟油等 |
变送器外壳： |
铝合金材质 |
外壳密封圈： |
丁腈橡胶、硅橡胶 |
铭牌： |
不锈钢304 |
重量： |
1.35kg（无：安装支架、过程连接） |
外壳防护等级： |
IP67 |
防爆等级： |
Ex db ⅡC T6 Gb、Ex ia ⅡC T6 Ga |
电源及负载条件
电源电压为： |
24V， R≤(Us-12V)/ImaxΩ 其中Imax=21 mA |
最大电源电压： |
36V DC |
最小电源电压： |
12V DC |
数字通讯负载范围： |
250～600Ω |
功能参数
量程限 |
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能。 |
零点和量程可以调节到表中测量量程范围内的任何值，只要：标定量程≥最小量程 |
|
与膜片面垂直方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正，无量程影响 |
|
两线制4-20mA，符合NAMIR NE43规范，叠加数字信号(Hart协议) 可选择线性或平方根输出 |
|
Imin=3.9mA Imax=21.0mA |
|
如果传感器或电路出现故障，自动诊断功能自动输出3.9或21.0mA（用户可预设定） |
|
3.9mA |
|
21.0mA |
|
高报模式 |
|
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0～100s |
|
<15s |
电磁兼容性(EMC)
3V/m |
80MHz-1GHz |
正立 |
水平极化 |
受试样品内存数据不变 |
垂直极化 |
受试样品内存数据不变 |

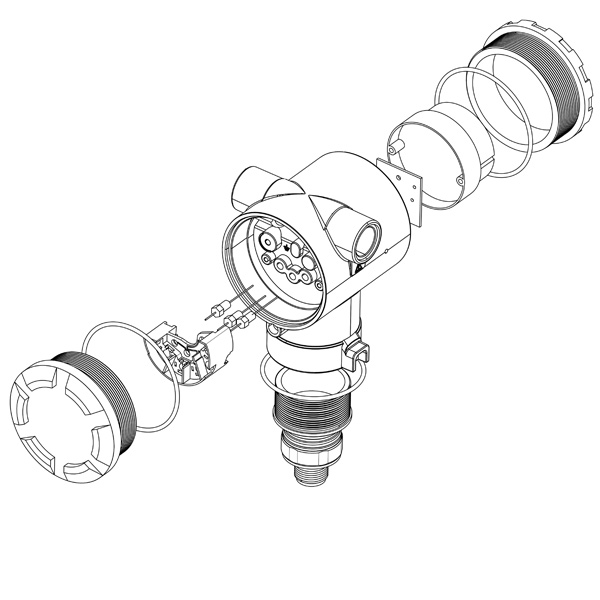

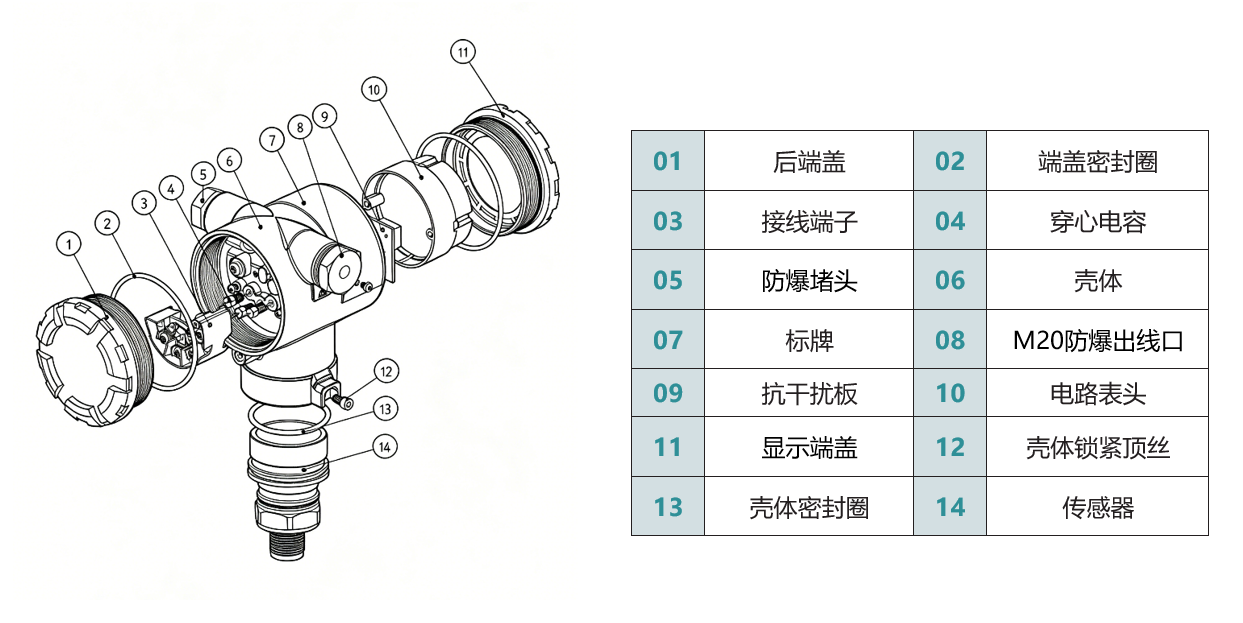

产品装配分解图
表压范围和量程
1 |
-6～6 |
0～2 |
±0.2%F.S |
2 |
-40～40 |
0～10 |
±0.075%F.S |
3 |
-100～100 |
0～40 |
±0.075%F.S |
4 |
-100～250 |
0～100 |
±0.075%F.S |
5 |
-100～1000 |
0～250 |
±0.075%F.S |
6 |
-100～4000 |
0～1000 |
±0.075%F.S |
7 |
-100～10000 |
0～4000 |
±0.075%F.S |
8 |
-100～20000 |
0～10000 |
±0.075%F.S |
9 |
-100～40000 |
0～20000 |
±0.075%F.S |
绝压量程和精度
1 |
0～100 |
0～40 |
±0.2%F.S |
2 |
0～250 |
0～100 |
±0.1%F.S |
3 |
0～700 |
0～250 |
±0.1%F.S |
4 |
0～1000 |
0～700 |
±0.1%F.S |
5 |
0～1600 |
0～1000 |
±0.1%F.S |
6 |
0～3000 |
0～1600 |
±0.1%F.S |
表压过载极限
过载极限 |
20KPa |
120KPa |
300KPa |
1MPa |
3MPa |
10MPa |
20MPa |
40MPa |
60MPa |
绝压过载极限
过载极限 |
300Kpa |
1000Kpa |
1500Kpa |
3000Kpa |
4000Kpa |
10000Kpa |

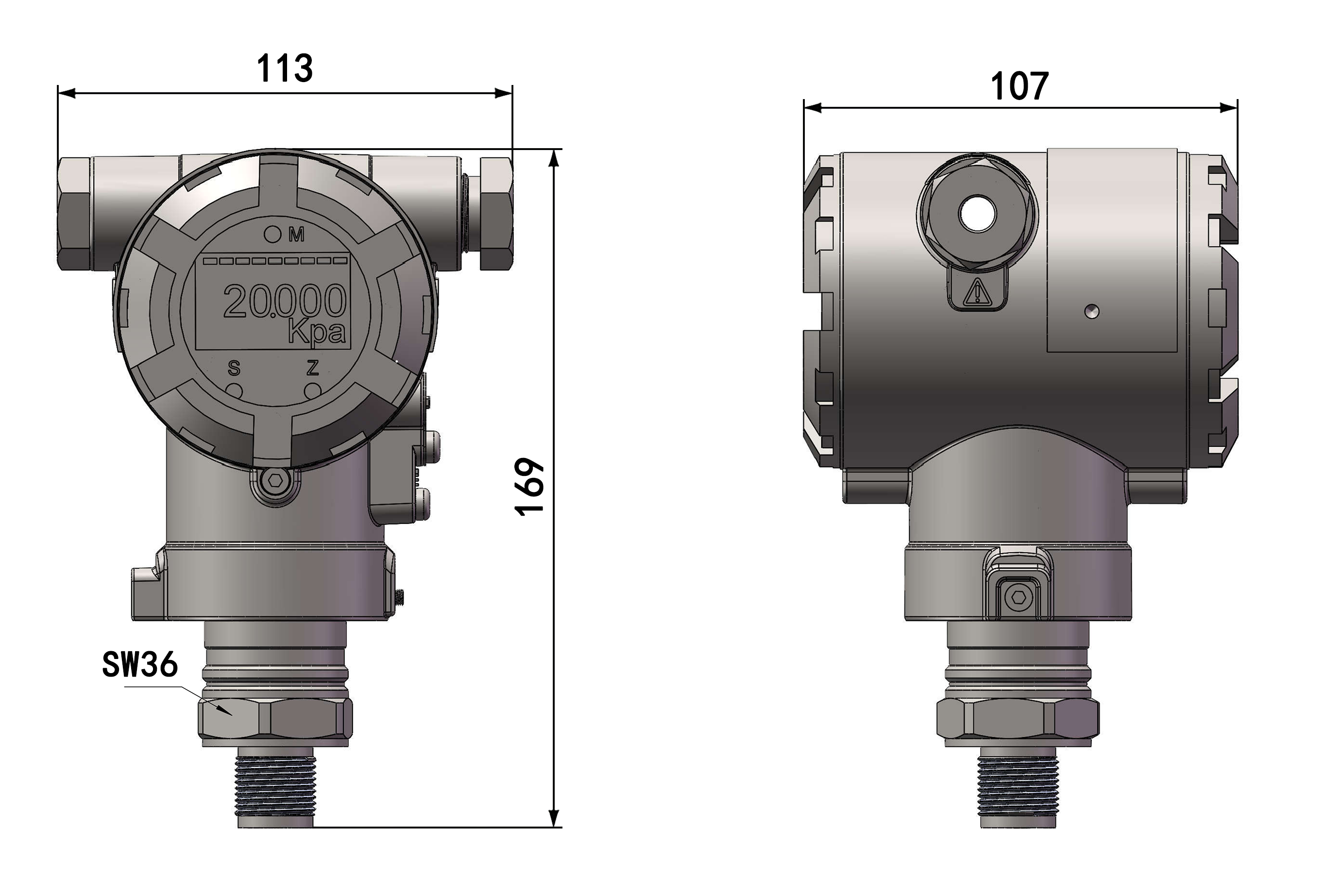

产品尺寸图
产品选型
型号 |
规格代码 |
参数说明 |
|
YC3351 |
B |
隔爆型，防爆等级 Ex db ⅡC T6 Gb |
|
D |
本安型，防爆等级 Ex ia Ⅱ CT6 Ga |
||
N |
无防爆 |
||
类型 |
GP |
智能压力变送器 |
|
AP |
智能绝压变送器 |
||
量程范围 |
|
压力变送器 |
绝压变送器 |
1 |
-6～6 |
0～100KPa A |
|
2 |
-40～40 |
0～250KPa A |
|
3 |
-100～100 |
0～700KPa A |
|
4 |
-100～250 |
0～1000KPa A |
|
5 |
-100～1000 |
0～1600KPa A |
|
6 |
-100～4000 |
0～3000KPa A |
|
7 |
-100～10000 |
|
|
8 |
-100～20000 |
|
|
9 |
-100～40000 |
|
|
输出信号 |
S1 |
4～20mA |
|
S2 |
4～20mA+Hart |
||
S3 |
RS485 |
||
精度 |
J1 |
±0.2% |
|
J2 |
±0.1% |
||
J3 |
±0.075% |
||
J4 |
±0.05% |
||
显示 |
X1 |
LCD |
|
X2 |
OLED（耐低温-40℃ ) |
||
灌充液 |
G1 |
硅油 |
|
G2 |
氟油 |
||
过程连接 材质 |
21 |
316L不锈钢 |
|
22 |
哈氏合金C |
||
23 |
蒙乃尔 |
||
隔离膜片 |
N1 |
316L不锈钢 |
|
N2 |
哈氏合金C |
||
N3 |
蒙乃尔合金 |
||
N4 |
钽 |
||
NX |
特殊要求 |
||
膜片涂层 |
T1 |
无 |
|
T2 |
耐磨 |
||
T3 |
镀金 |
||
过程连接 |
C1 |
M20*1.5 外螺纹 |
|
C2 |
1/2NPT 外螺纹 |
||
C4 |
G1/2 外螺纹 |
||
C5 |
1/2NPT 内螺纹 |
||
CX |
特殊要求 |
||
引压方式 |
Y1 |
M20*1.5 底座安装 |
|
Y2 |
M20*1.5内螺纹配套后部焊接引压管Φ14 |
||
Y3 |
G1/2内螺纹配套后部焊接引压管Φ14 |
||
Y4 |
1/2NPT外螺纹配套后部焊接引压管Φ14 |
||
YX |
特殊要求 |
||
电气连接 |
D1 |
M20*1.5(标准) |
|
D2 |
1/2NPT内螺纹 |
||
D3 |
G1/2内螺纹 |
||
安装附件 |
A0 |
无安装支架 |
|
A1 |
L方管支架 |
||
选型举例 |
YC3351-BGP2S2J3X1G121N1T1C1Y1D1A0 0～6KPa |
||
选型注意：
1、用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。
2、确认对于介质容易结晶或粘稠是否需要膜盒法兰连接。
