智能高精度单晶硅压力/绝压变送器

免费定制方案免费到厂考察免费获取报价!

产品描述：

中心传感单元采用高精度单晶硅差压传感器技术与封装工艺，单晶硅差压传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。铂金级精度达到±0.05%，单向过压最高可达25MPa。优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10KPa。

同系列产品推荐：

产品详情

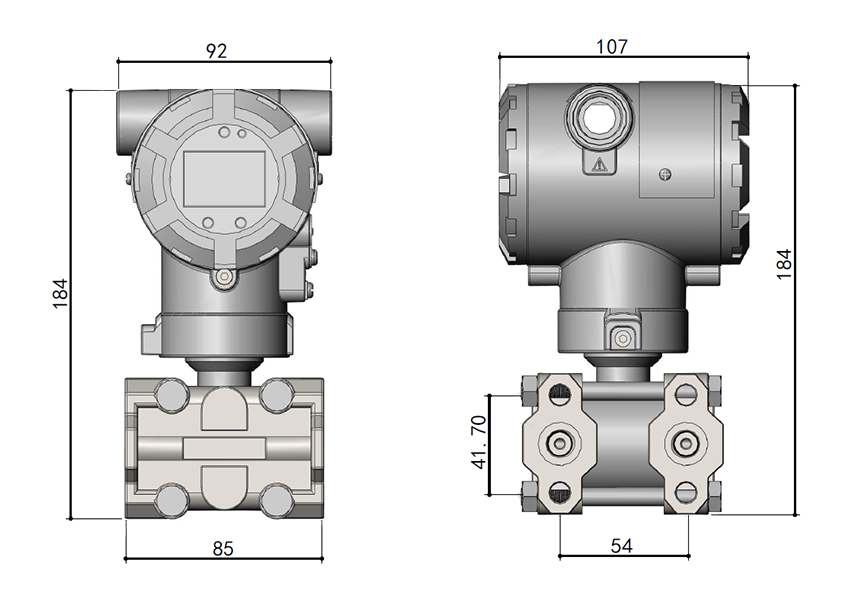

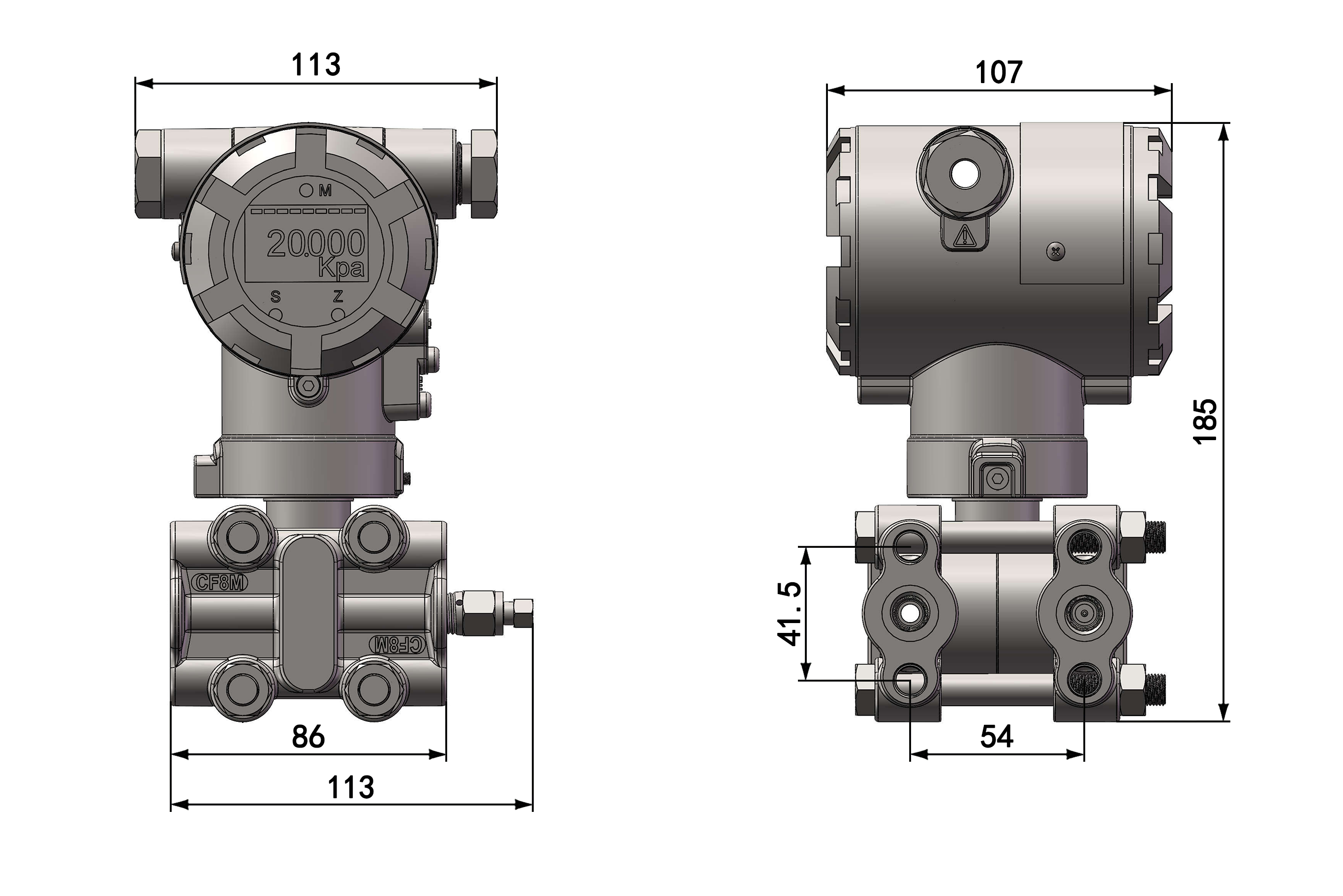

产品尺寸图

表压量程和精度

量程代码	量程范围（KPa）	最小量程（KPa）	精度
1	-3～3	0～0.2	±0.2%F.S
2	-6～6	0～1	±0.1%F.S
3	-40～40	0～6	±0.1%F.S
4	-100～100	0～40	±0.075%F.S
5	-100～250	0～100	±0.075%F.S
6	-100～500	0～250	±0.075%F.S
7	-100～4000	0～500	±0.075%F.S
8	-100～10000	0～4000	±0.075%F.S
9	-100～20000	0～10000	±0.075%F.S
10	-100～40000	0～20000	±0.075%F.S

表压过载极限

量程代码	1	2	3	4	5	6	7	8	9	10
过载极限	2MPa	2MPa	10MPa	10MPa	10MPa	10MPa	20MPa	20MPa	40MPa	40MPa

绝压量程和精度

量程代码	量程范围（KPa A）	最小量程（KPa A）	精度
1	0～100	0～40	±0.2%F.S
2	0～250	0～100	±0.1%F.S
3	0～700	0～250	±0.1%F.S
4	0～1000	0～700	±0.1%F.S
5	0～1600	0～1000	±0.1%F.S
6	0～3000	0～1600	±0.1%F.S

绝压过载极限

量程	1	2	3	4	5	6
过载极限	300Kpa	1000Kpa	1500Kpa	3000Kpa	4000Kpa	10000Kpa

产品选型

型号	规格代码	参数说明
YC3351	A	隔爆型，防爆等级 Ex db ⅡC T6 Gb
	C	本安型，防爆等级 Ex ia Ⅱ CT6 Ga
	N	无防爆
类型	GP	智能压力变送器
	AP	智能绝压变送器
量程范围		压力变送器	绝压变送器
	1	-3～3KPa	0～100KPa A
	2	-6～6KPa	0～250KPa A
	3	-40～40KPa	0～700KPa A
	4	-100～100KPa	0～1000KPa A
	5	-100～250KPa	0～1600KPa A
	6	-100～500KPa	0～3000KPa A
	7	-100～4000KPa
	8	-100～10000KPa
	9	-100～20000KPa
	10	-100～40000KPa
输出信号	S1	4～20mA
	S2	4～20mA+Hart
	S3	RS485
精度	J1	±0.2%
	J2	±0.1%
	J3	±0.075%
	J4	±0.05%
显示	X1	LCD
	X2	OLED（耐低温-40℃ )
灌充液	G1	硅油
	G2	氟油
过程连接材质		容式法兰	排气/排液阀
	21	304不锈钢	304不锈钢
	22	316L不锈钢	316L不锈钢
	23	哈氏合金C	哈氏合金C
	24	蒙乃尔合金	蒙乃尔合金
隔离膜片	N1	316L不锈钢
	N2	哈氏合金C
	N3	钽
	N4	蒙乃尔
	NX	特殊要求
膜片涂层	T1	无
	T2	耐磨
	T3	镀金
引压方式	Y1	1/4NPT外引压接头及后部焊接引压管Φ14
	Y2	1/2NPT锥管内螺纹腰型法兰
	Y3	1/2NPT锥管内螺纹腰型法兰及后部焊接引压管Φ14
	Y4	丁字形外螺纹接头 M20*1.5
	Y5	丁字形外螺纹接头 M20*1.5及后部焊接引压管Φ14
	Y6	一体化二阀组
	YX	特殊要求
电气连接	D1	M20*1.5(标准)
	D2	1/2NPT内螺纹
	D3	ZG1/2内螺纹
安装附件	B1	无安装支架
	B2	管装弯支架
	B3	管装平支架
	B4	板装弯支架
选型举例	YC3351-AGP3S2J3X1G121N1T1Y1D1B1 0～10KPa

选型注意：

1、用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。

2、确认对于介质容易结晶或粘稠是否需要膜盒法兰连接。
